MVCC在InnoDB中的实现

13分钟阅读

MVCC 三件套：隐藏字段(TRX_ID,ROLL_PTR,ROW_ID), undolog, ReadView.
RC 和 RR 区别在于，RC 下每次 select 都创建 ReadView，RR 只在第一次创建。

InnoDB 隐藏数据列

MVCC 的实现依赖于：隐藏字段、Read View、undo log。在内部实现中，InnoDB 通过数据行的 DB_TRX_ID 和 Read View 来判断数据的可见性，如不可见，则通过数据行的 DB_ROLL_PTR 找到 undo log 中的历史版本。每个事务读到的数据版本可能是不一样的，在同一个事务中，用户只能看到该事务创建 Read View 之前已经提交的修改和该事务本身做的修改

隐藏字段

在内部，InnoDB 存储引擎为每行数据添加了三个隐藏字段：

  • DB_TRX_ID（6字节） ：表示最后一次插入或更新该行的事务 id。此外，delete 操作在内部被视为更新，只不过会在记录头 Record header 中的 deleted_flag 字段将其标记为已删除
  • DB_ROLL_PTR（7字节） 回滚指针，指向该行的 undo log 。如果该行未被更新，则为空
  • DB_ROW_ID（6字节） ：如果没有设置主键且该表没有唯一非空索引时，InnoDB 会使用该 id 来生成聚簇索引

ReadView

class ReadView {
private:
 trx_id_t m_low_limit_id;
 trx_id_t m_up_limit_id;
 trx_id_t m_creator_trx_id;
 trx_id_t m_low_limit_no;
 ids_t m_ids;
 m_closed;    /* 标记 Read View 是否 close */
}

Read View 主要是用来做可见性判断，里面保存了 “当前对本事务不可见的其他活跃事务”

主要有以下字段：

  • m_low_limit_id ：目前出现过的最大的事务 ID+1，即下一个将被分配的事务 ID。大于等于这个 ID 的数据版本均不可见。
  • m_up_limit_id ：活跃事务列表 m_ids 中最小的事务 ID，如果 m_ids 为空，则 m_up_limit_id 为 m_low_limit_id。小于这个 ID 的数据版本均可见。
  • m_creator_trx_id ：创建该 Read View 的事务 ID。
  • m_ids ：Read View 创建时其他未提交的活跃事务 ID 列表。创建 Read View 时，将当前未提交事务 ID 记录下来，后续即使它们修改了记录行的值，对于当前事务也是不可见的。m_ids 不包括当前事务自己和已提交的事务（正在内存中）。
  • m_low_limit_no ： 事务 Number, 小于该 Number 的 Undo Logs 均可以被 Purge

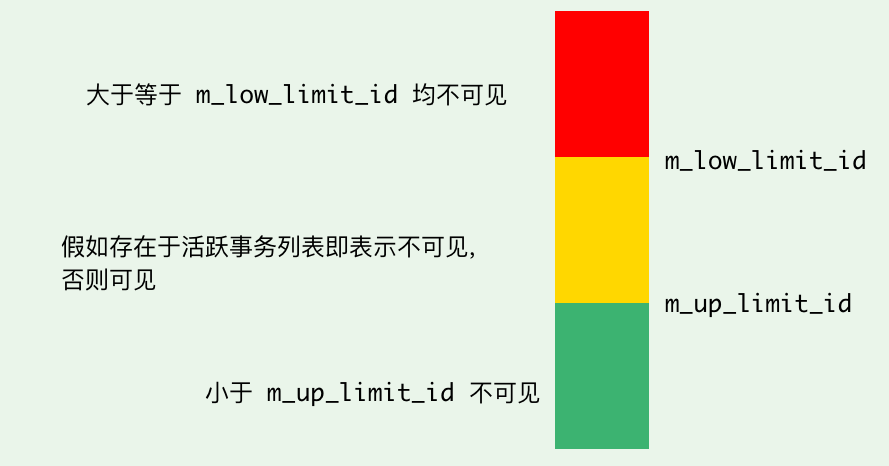

事务可见性示意图：

trans_visible|600

Undolog 日志

undo log 主要有两个作用：

  • 当事务回滚时用于将数据恢复到修改前的样子
  • 另一个作用是 MVCC ，当读取记录时，若该记录被其他事务占用或当前版本对该事务不可见，则可以通过 undo log 读取之前的版本数据，以此实现非锁定读

在 InnoDB 存储引擎中 undo log 分为两种： insert undo log 和 update undo log ：

  1. ** insert undo log ** ：指在 insert 操作中产生的 undo log。因为 insert 操作的记录只对事务本身可见，对其他事务不可见，故该 undo log 可以在事务提交后直接删除。不需要进行 purge 操作

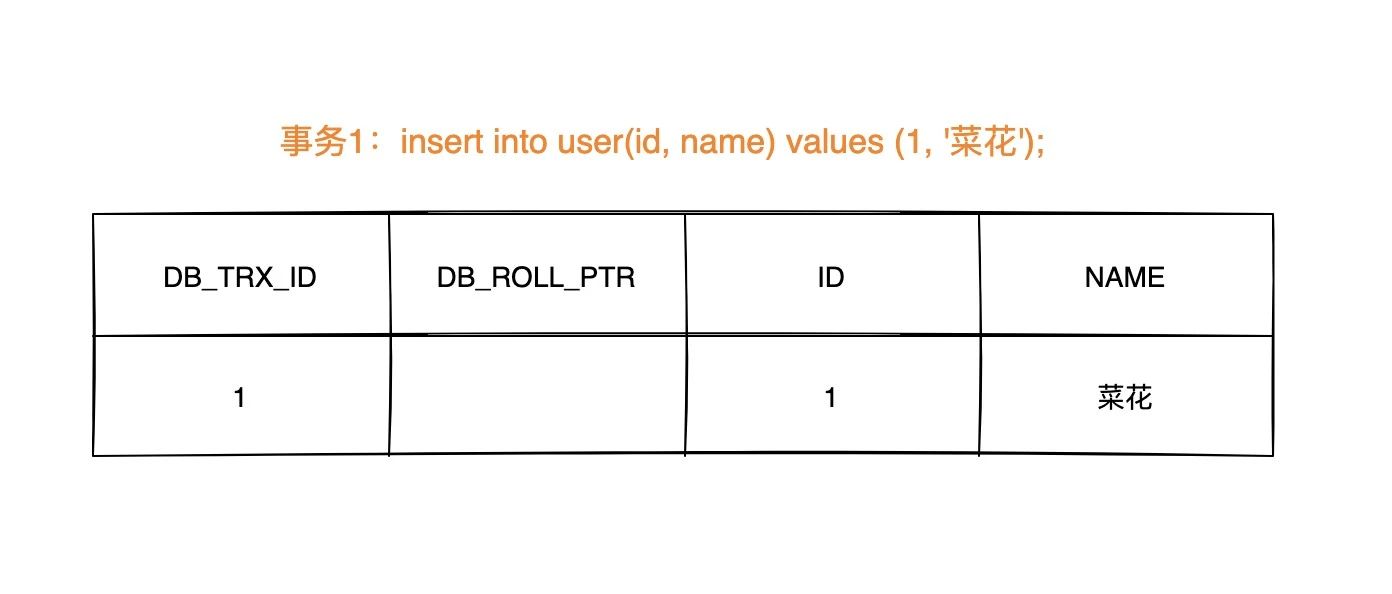

** insert 时的数据初始状态：**

|600

  1. ** update undo log ** ：update 或 delete 操作中产生的 undo log。该 undo log 可能需要提供 MVCC 机制，因此不能在事务提交时就进行删除。提交时放入 undo log 链表，等待 purge 线程 进行最后的删除

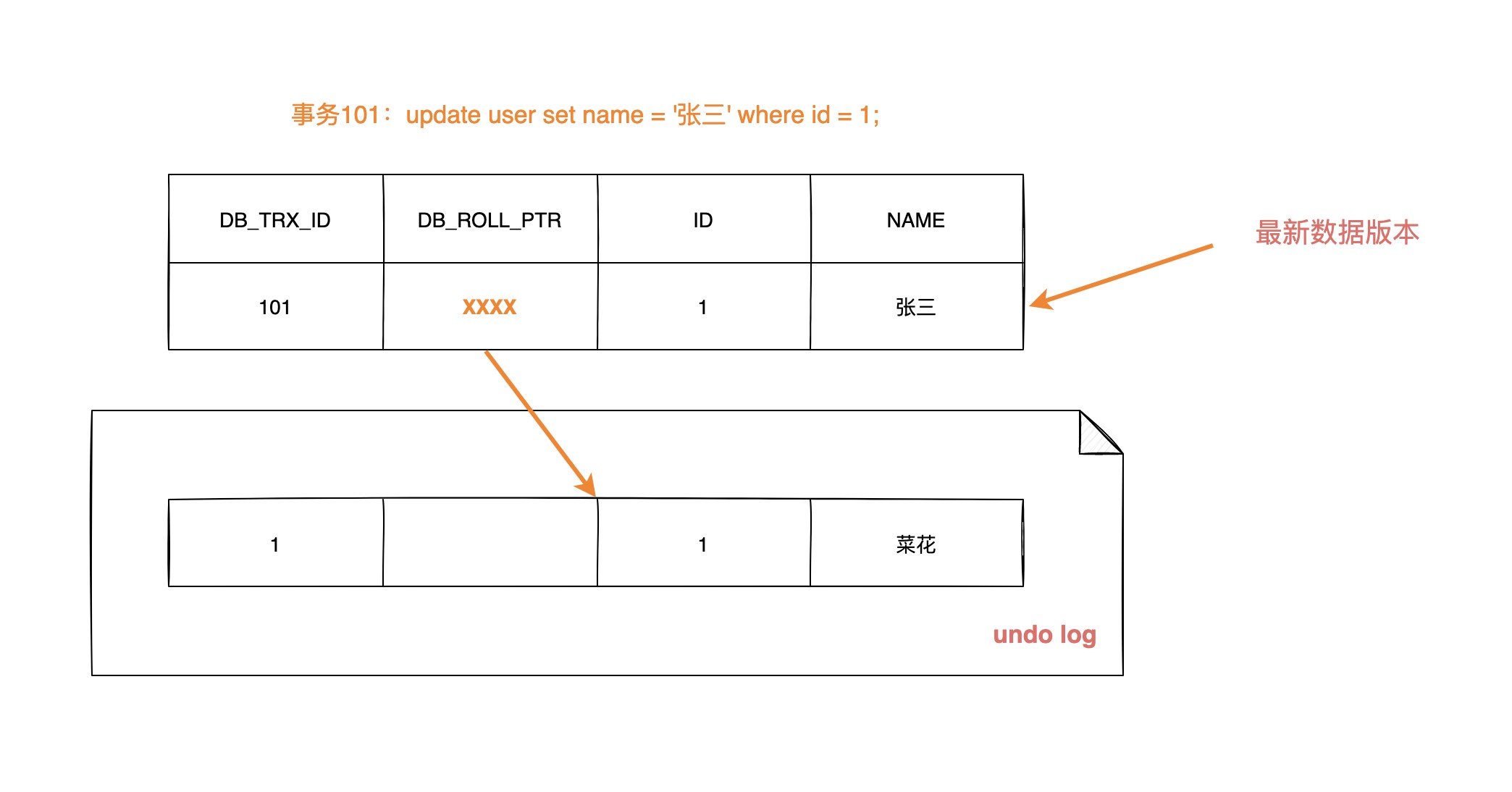

数据第一次被修改时：

|600

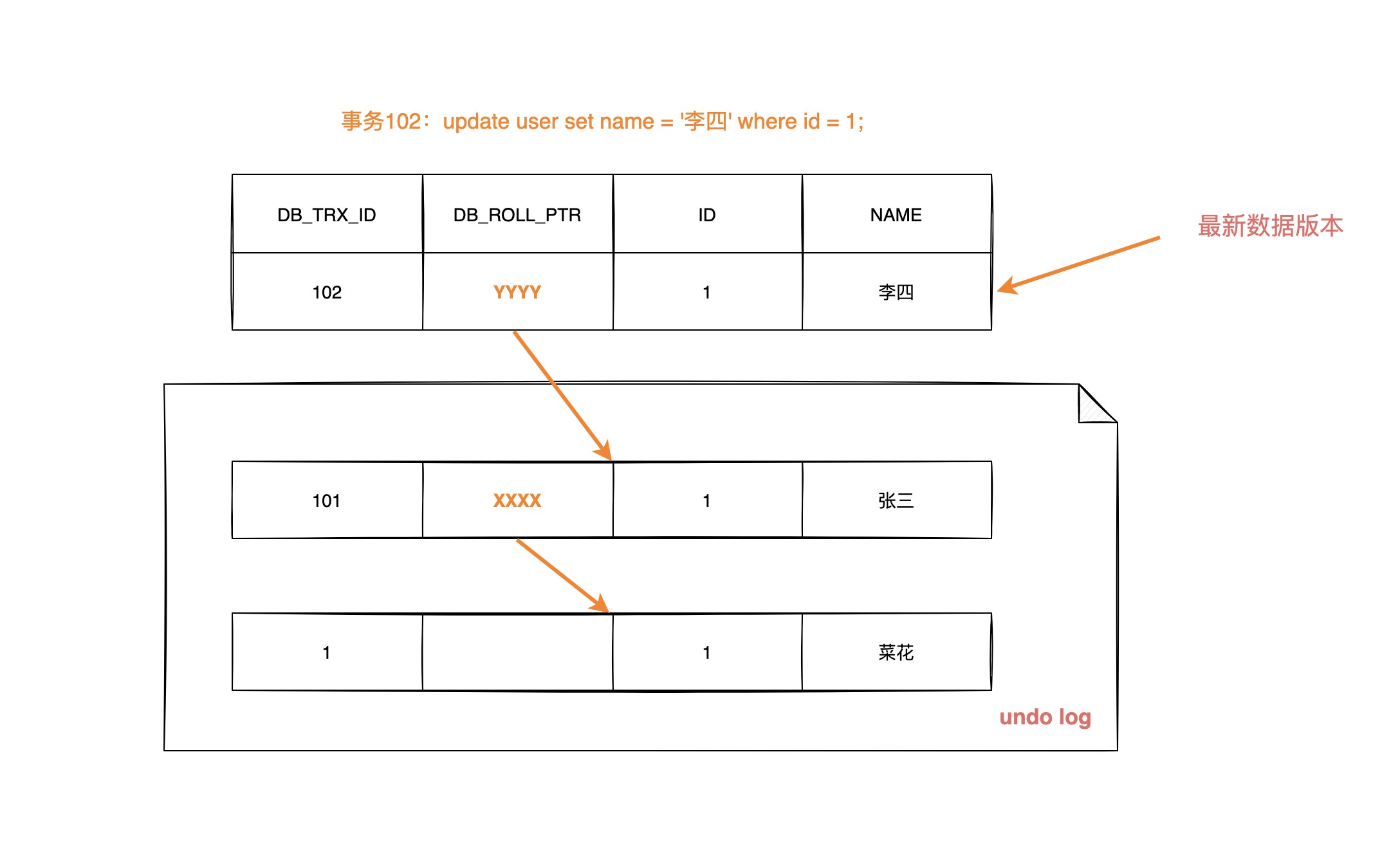

数据第二次被修改时：

|600

不同事务或者相同事务的对同一记录行的修改，会使该记录行的 undo log 成为一条链表，链首就是最新的记录，链尾就是最早的旧记录。

数据可见性算法

在 InnoDB 存储引擎中，创建一个新事务后，执行每个 select 语句前，都会创建一个快照（Read View），快照中保存了当前数据库系统中正处于活跃（没有 commit）的事务的 ID 号。其实简单的说保存的是系统中当前不应该被本事务看到的其他事务 ID 列表（即 m_ids）。当用户在这个事务中要读取某个记录行的时候，InnoDB 会将该记录行的 DB_TRX_ID 与 Read View 中的一些变量及当前事务 ID 进行比较，判断是否满足可见性条件

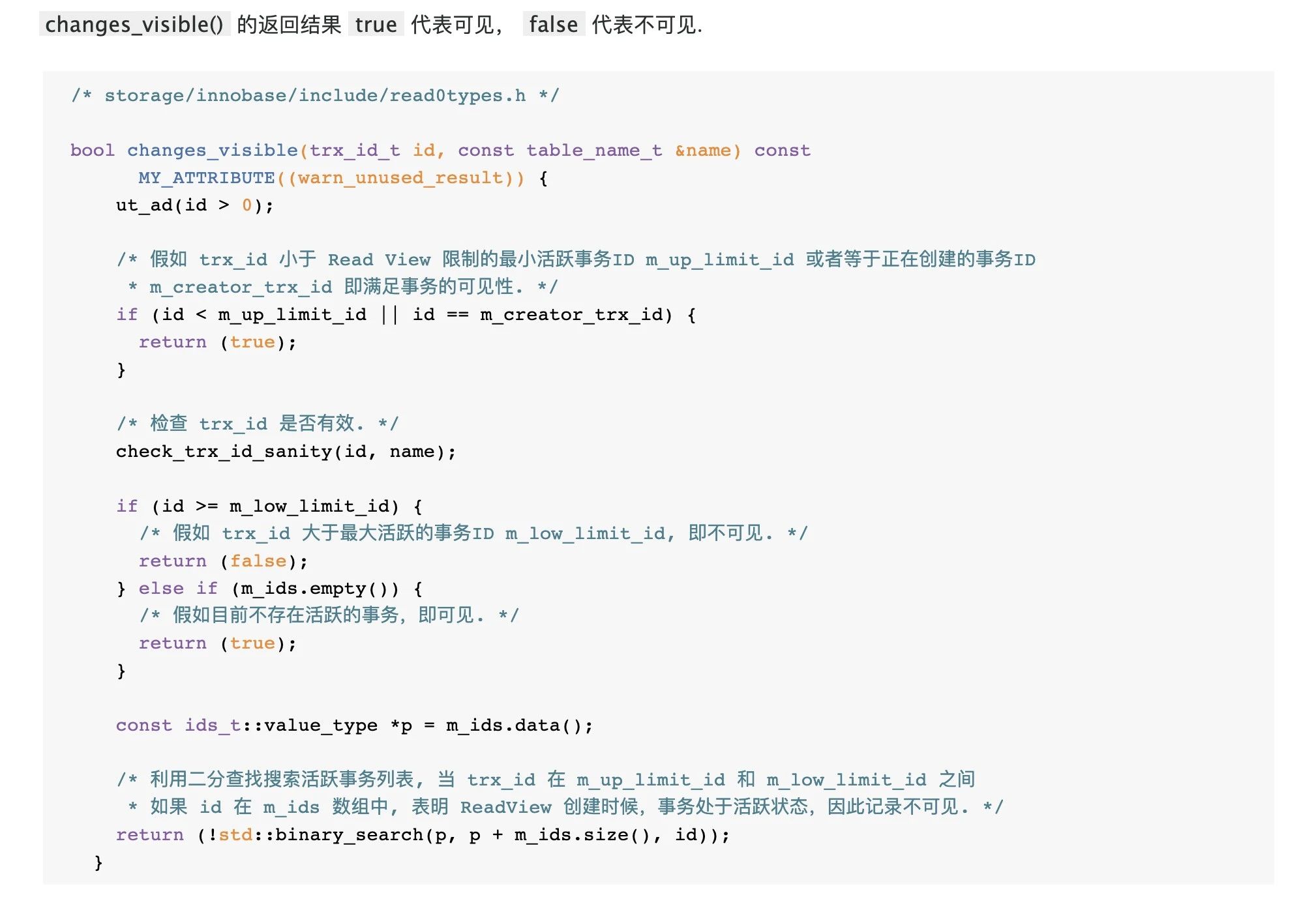

具体的比较算法如下：图源

|600|600

  • trx_id == creator_trx_id，访问自己修改的记录，可以访问。
  • trx_id < up_limit_id，当前版本在本事务生成之前已经提交，可以访问。
  • trx_id >= low_limit_id，当前版本对应的事务在本事务生成之后生成的，不可访问。
  • low_limit_id <= trx_id < up_limit_id，判断是否在 trx_ids 列表中。
    • 在列表中，创建 ReadView 时，当前版本对应的事务仍在活跃，不可访问。
    • 不在列表中，创建 ReadView 时，当前版本对应的事务已被提交，可以访问。

如果不可访问，则根据 DB_ROLL_PTR 指针所指向的 undo log 取出快照记录，用快照记录的 trx_id 重新判断，直到找到满足的快照版本或返回空。

RC 和 RR 隔离级别下 MVCC 的差异/不可重复读

在事务隔离级别 RC 和 RR (InnoDB 存储引擎的默认事务隔离级别)下，InnoDB 存储引擎使用 MVCC (非锁定一致性读)，但它们生成 Read View 的时机却不同

  • 在 RC 隔离级别下的 每次select 查询前都生成一个 Read View (m_ids 列表)。阻止了脏读的发生，但会出现不可重复读。
  • 在 RR 隔离级别下只在事务开始后 第一次select 数据前生成一个 Read View (m_ids 列表)， 解决了不可重复读和幻读 **。

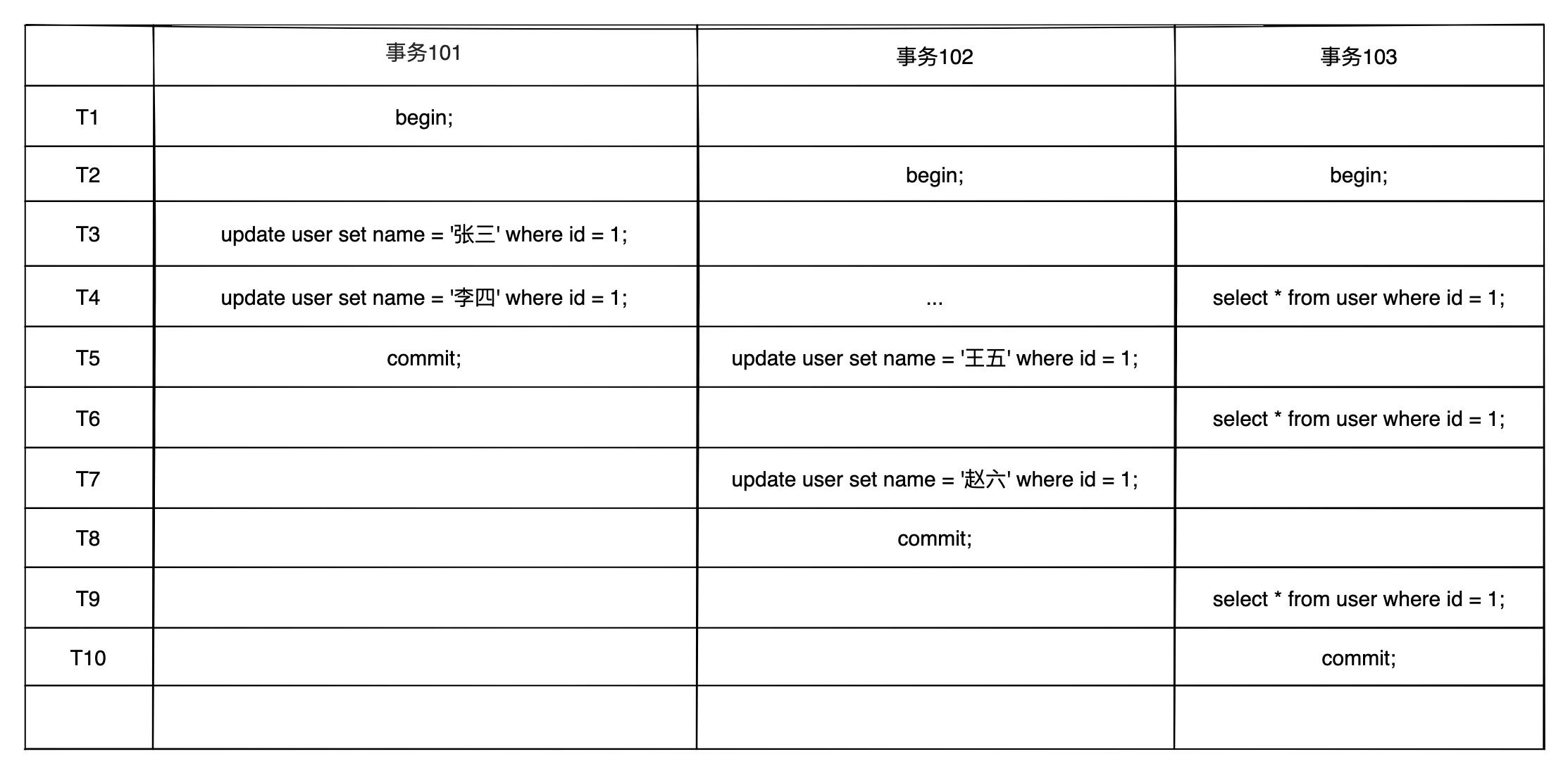

举个例子：

MVCC 在 MySQL 的 InnoDB 中的实现-11.jpg|600

RC 情况

  1. 假设时间线来到 T4 ，那么此时数据行 id = 1 的版本链为：
    |600

由于 RC 级别下每次查询都会生成 Read View ，并且事务 101、102 并未提交，此时 103 事务生成的 Read View 中活跃的事务 ** m_ids 为：[101, 102]** ，m_low_limit_id 为：104，m_up_limit_id 为：101，m_creator_trx_id 为：103

  • 此时最新记录的 DB_TRX_ID 为 101，m_up_limit_id ⇐ 101 < m_low_limit_id，所以要在 m_ids 列表中查找，发现 DB_TRX_ID 存在列表中，那么这个记录不可见
  • 根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录，上一条记录的 DB_TRX_ID 还是 101，不可见
  • 继续找上一条 DB_TRX_ID 为 1，满足 1 < m_up_limit_id，可见，所以事务 103 查询到数据为 name = 菜花

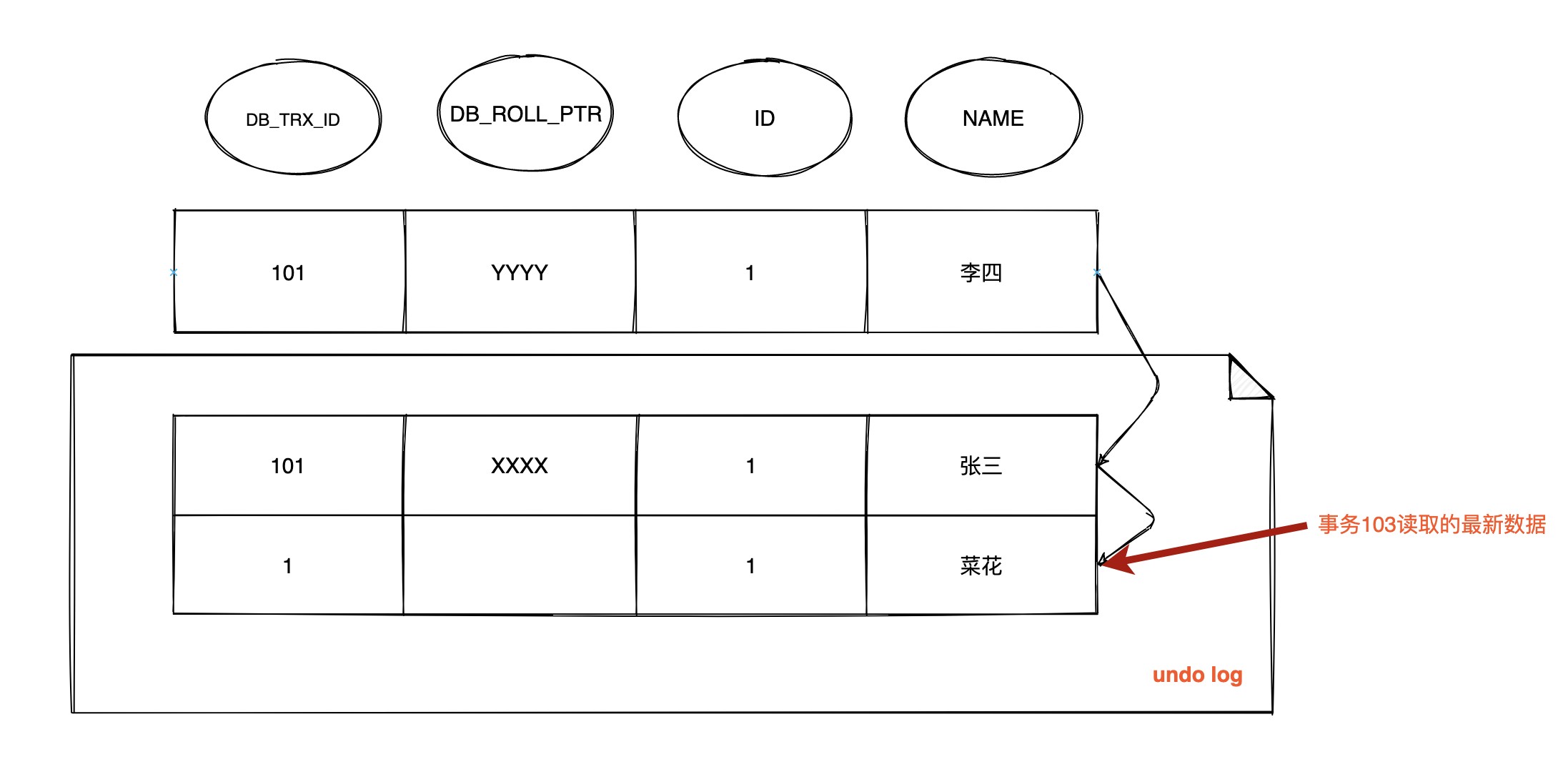

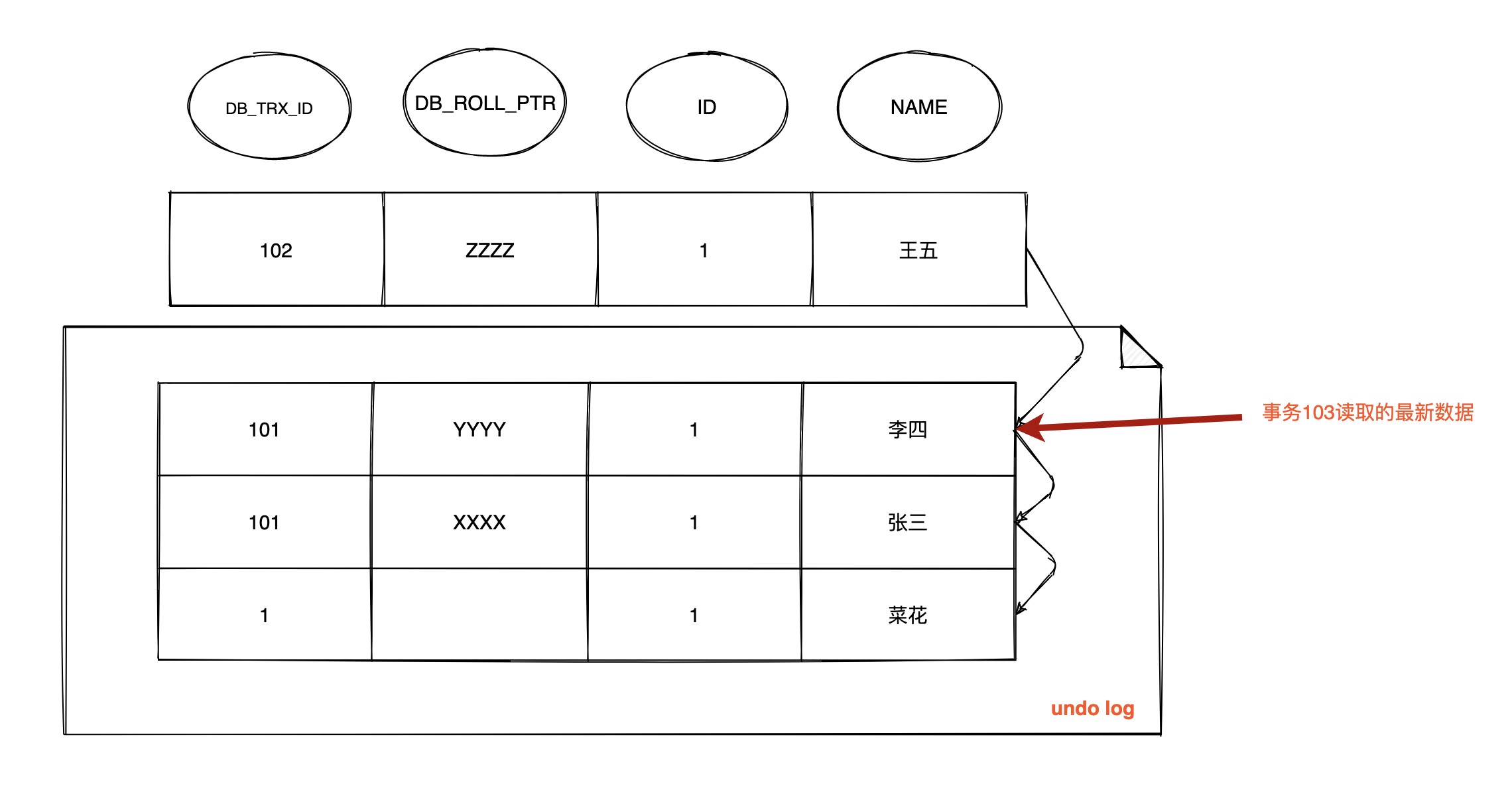

  1. ** 时间线来到 T6 ，数据的版本链为 ：**

markdown|600

因为在 RC 级别下，重新生成 Read View，这时事务 101 已经提交，102 并未提交，所以此时 Read View 中活跃的事务 ** m_ids ：[102]** ，m_low_limit_id 为：104，m_up_limit_id 为：102，m_creator_trx_id 为：103

  • 此时最新记录的 DB_TRX_ID 为 102，m_up_limit_id ⇐ 102 < m_low_limit_id，所以要在 m_ids 列表中查找，发现 DB_TRX_ID 存在列表中，那么这个记录不可见

  • 根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录，上一条记录的 DB_TRX_ID 为 101，满足 101 < m_up_limit_id，记录可见，所以在 T6 时间点查询到数据为 name = 李四，与时间 T4 查询到的结果不一致，不可重复读！

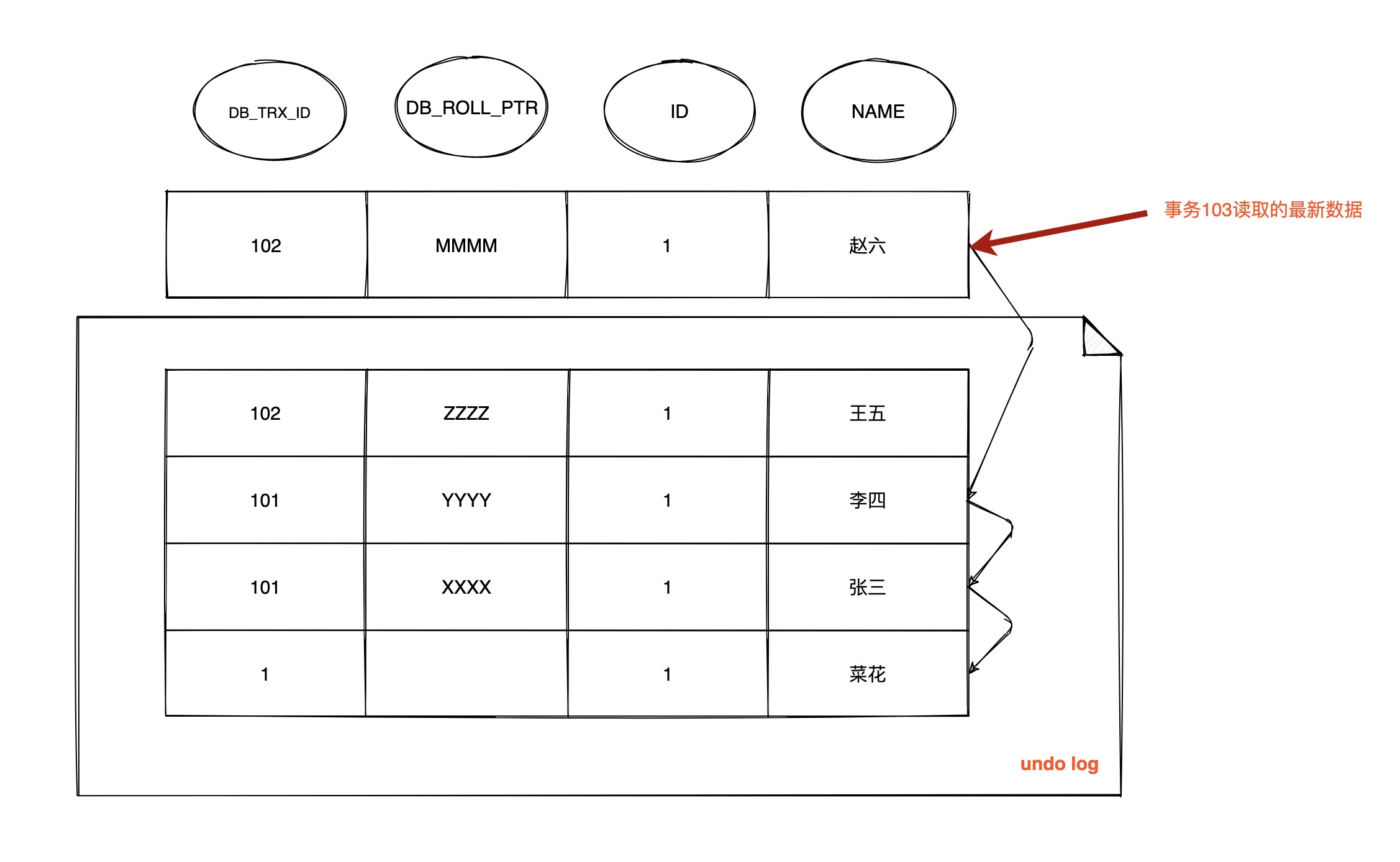

  1. ** 时间线来到 T9 ，数据的版本链为 ：**

markdown|600

重新生成 Read View，这时事务 101 和 102 都已经提交，所以 m_ids 为空，则 m_up_limit_id = m_low_limit_id = 104，最新版本事务 ID 为 102，满足 102 < m_low_limit_id，可见，查询结果为 name = 赵六

RR 情况

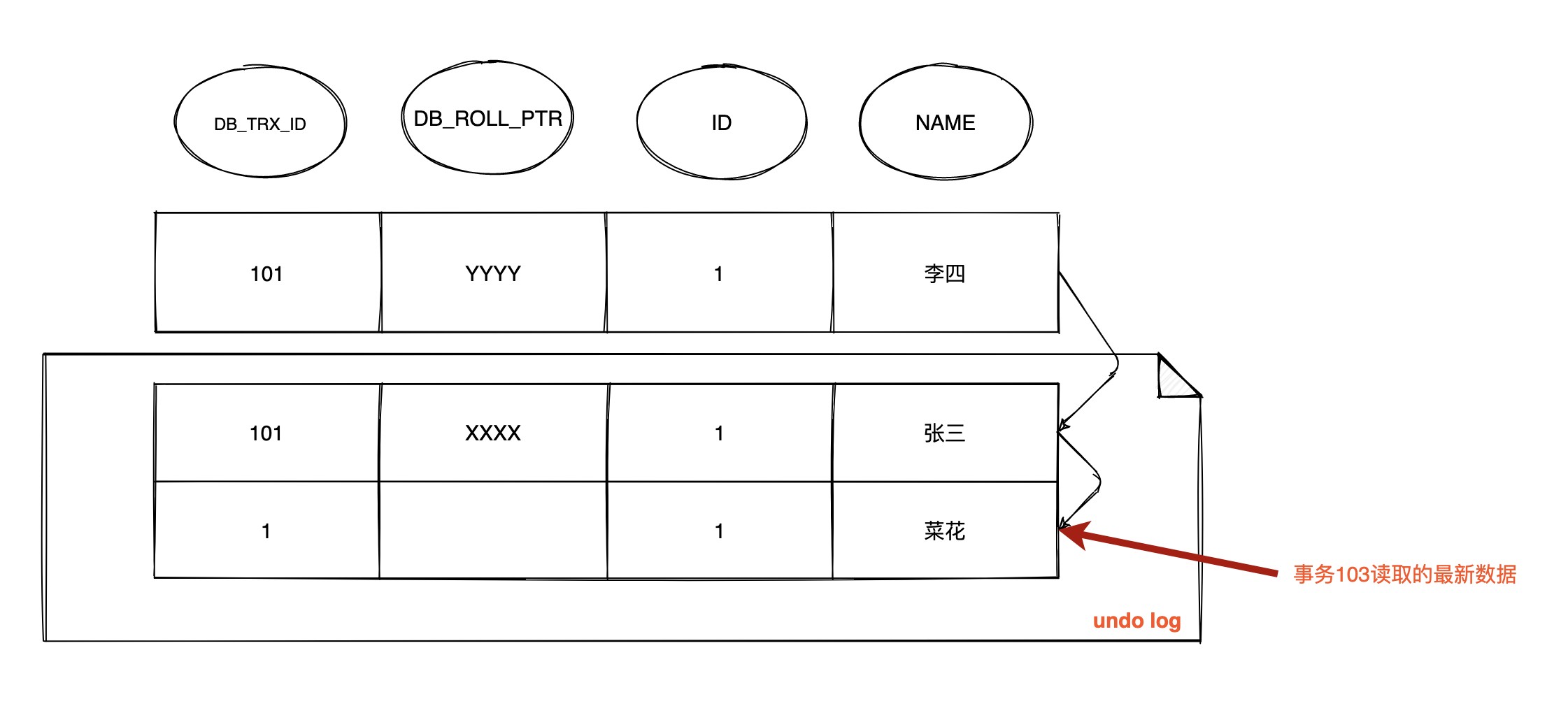

  1. ** 在 T4 情况下的版本链为 ：**

markdown|600

在当前执行 select 语句时生成一个 Read View，此时 ** m_ids ：[101, 102]** ，m_low_limit_id 为：104，m_up_limit_id 为：101，m_creator_trx_id 为：103

此时和 RC 级别下一样：

  • 最新记录的 DB_TRX_ID 为 101，m_up_limit_id ⇐ 101 < m_low_limit_id，所以要在 m_ids 列表中查找，发现 DB_TRX_ID 存在列表中，那么这个记录不可见
  • 根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录，上一条记录的 DB_TRX_ID 还是 101，不可见
  • 继续找上一条 DB_TRX_ID 为 1，满足 1 < m_up_limit_id，可见，所以事务 103 查询到数据为 name = 菜花

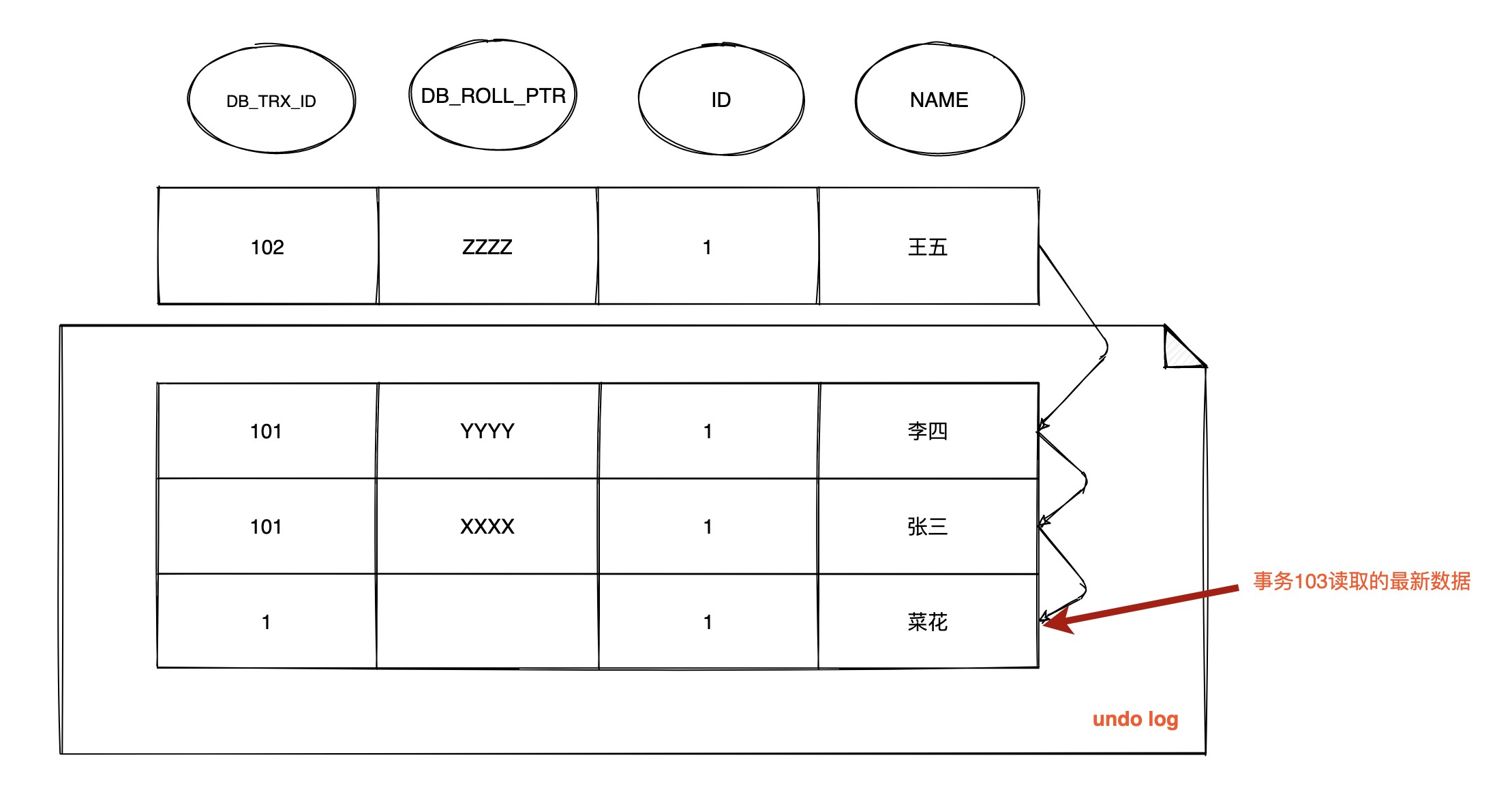

  1. ** 时间点 T6 情况下 ：**

markdown|600

在 RR 级别下只会生成一次 Read View，所以此时依然沿用 ** m_ids ：[101, 102]** ，m_low_limit_id 为：104，m_up_limit_id 为：101，m_creator_trx_id 为：103

  • 最新记录的 DB_TRX_ID 为 102，m_up_limit_id ⇐ 102 < m_low_limit_id，所以要在 m_ids 列表中查找，发现 DB_TRX_ID 存在列表中，那么这个记录不可见

  • 根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录，上一条记录的 DB_TRX_ID 为 101，不可见

  • 继续根据 DB_ROLL_PTR 找到 undo log 中的上一版本记录，上一条记录的 DB_TRX_ID 还是 101，不可见

  • 继续找上一条 DB_TRX_ID 为 1，满足 1 < m_up_limit_id，可见，所以事务 103 查询到数据为 name = 菜花

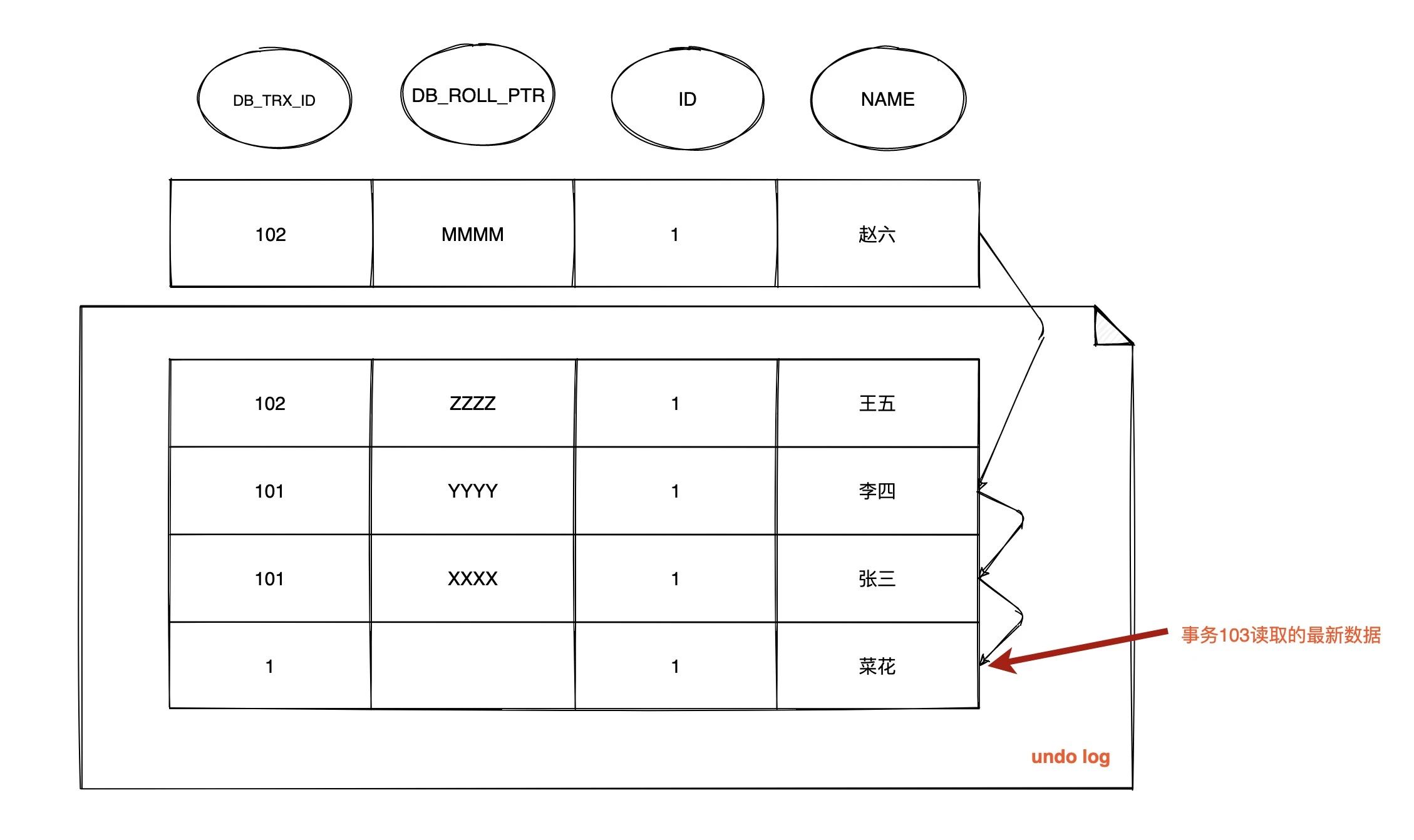

  1. 时间点 T9 情况下：

markdown|600

此时情况跟 T6 完全一样，由于已经生成了 Read View，此时依然沿用 ** m_ids ：[101, 102]** ，所以查询结果依然是 name = 菜花

MVCC 幻读的解决方式

InnoDB 存储引擎在 RR 级别下通过 MVCC 和 Next-key Lock 来解决幻读问题：

1、执行普通 select，此时会以 MVCC 快照读的方式读取数据

在快照读的情况下，RR 隔离级别只会在事务开启后的第一次查询生成 Read View ，并使用至事务提交。所以在生成 Read View 之后其它事务所做的更新、插入记录版本对当前事务并不可见，实现了可重复读和防止快照读下的 “幻读”

2、执行 select…for update/lock in share mode、insert、update、delete 等当前读

在当前读下，读取的都是最新的数据，如果其它事务有插入新的记录，并且刚好在当前事务查询范围内，就会产生幻读！InnoDB 使用 Next-key Lock 来防止这种情况。当执行当前读时，会锁定读取到的记录的同时，锁定它们的间隙，防止其它事务在查询范围内插入数据。只要我不让你插入，就不会发生幻读
